Citroën C6

[BlackFury]

Tout sur la dernière limousine française, c'est ici !




Vous êtes nombreux à le chercher, voici le carnet de poche de la Citroën C6. Dans ce manuel vous avez toutes les données techniques de la C6 et sa méthode d'entretien, de maintenance ou de réparation. Ce n'est pas la RTA cependant !
Il s'agit de la version 2005, avant les V6 3L HDi, même si pour la plupart des points ce sont les même données, celles des vidanges moteur et BVA notamment diffèrent dans les quantités d'huile et de type d'huile. Par exemple pour la BVA il s'agit de l'huile ATF 3309 pour le 2.7L tandis que pour les 3L il s'agit de ATF 3324.

Carnet de poche C6 :
https://www.blackfury.me/fr_fr_c6_2005/

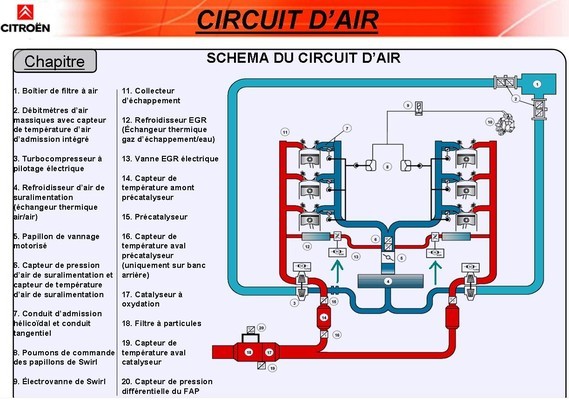

Schéma d'admission V6 2.7 HDi

Admission air V6 Citroën C6


Vue avant et arrière du V6 HDi

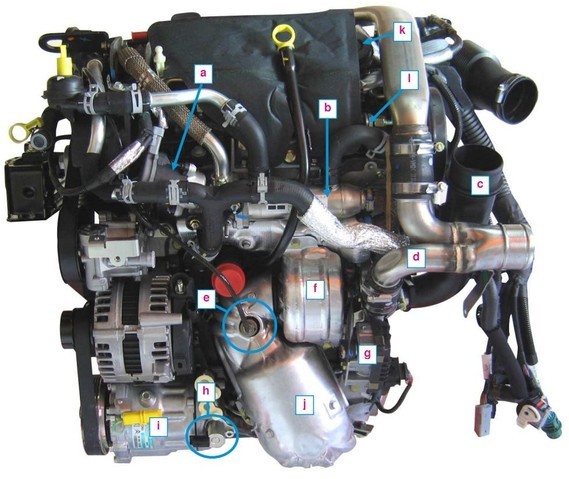

Vue avant V6 HDi Citroën C6


Vue arrière V6 HDi Citroën C6


Je suis énormément POA (Petites Observations Automobiles) et en début de printemps M. le président de POA Renaud Roubaudi s'est posé une question simple : faut-il tuner sa C6 ?
La réponse en vidéo :

[BlackFury]

Changement des jeux de plaquettes et des disques sur la Citroën C6 :

[BlackFury]

Infos en vrac des connaissances :

Un défaut sur un seul des phares suffit à la désactivation des feux directionnels et de la correction d’assiette pour les deux feux. Le BSI a besoin d'un reset pour effacer les défaut relatifs aux feux.

Joints pour vidange BVA
joint torique Bouchon de remplissage, Dimensions: 15,41 x 2,21 (Ref PSA: 2209 46)
joint torique Bouchon de mise à niveau, Dimensions: 6,07 x 1,78 (Ref PSA: 2209 45)
joint plat Bouchon de vidange, Dimensions: 20 x 27 - 2 (Ref PSA: 2219 23)

Extrait de la doc Citroën concernant la vidange de la BV AM6 :

ATTENTION : L’huile type "AW-1" des boîtes de vitesses AT6 et AM6 avec motorisation Euro 5 est spécifique et ne peut pas être remplacée par de l’huile type ""JWS 3309"".
Capacité d’huile boîte de vitesses sèche : 7 litres (environ).
Type d’huile (Couleur rouge) :

Motorisation EURO 5 : Huile AW-1
Motorisation EURO 4 : Huile JWS 3309 ESSO

Volume d’huile restant après vidange : 4 litres (environ).
Quantité d’huile à remettre : 3 litres (environ).
Reposer le bouchon de remplissage (3) (équipé d’un joint neuf).
Initialiser le compteur d’usure d’huile (suivre la procédure de l’outil de diagnostic).

[BlackFury]

Electronique & électricité :

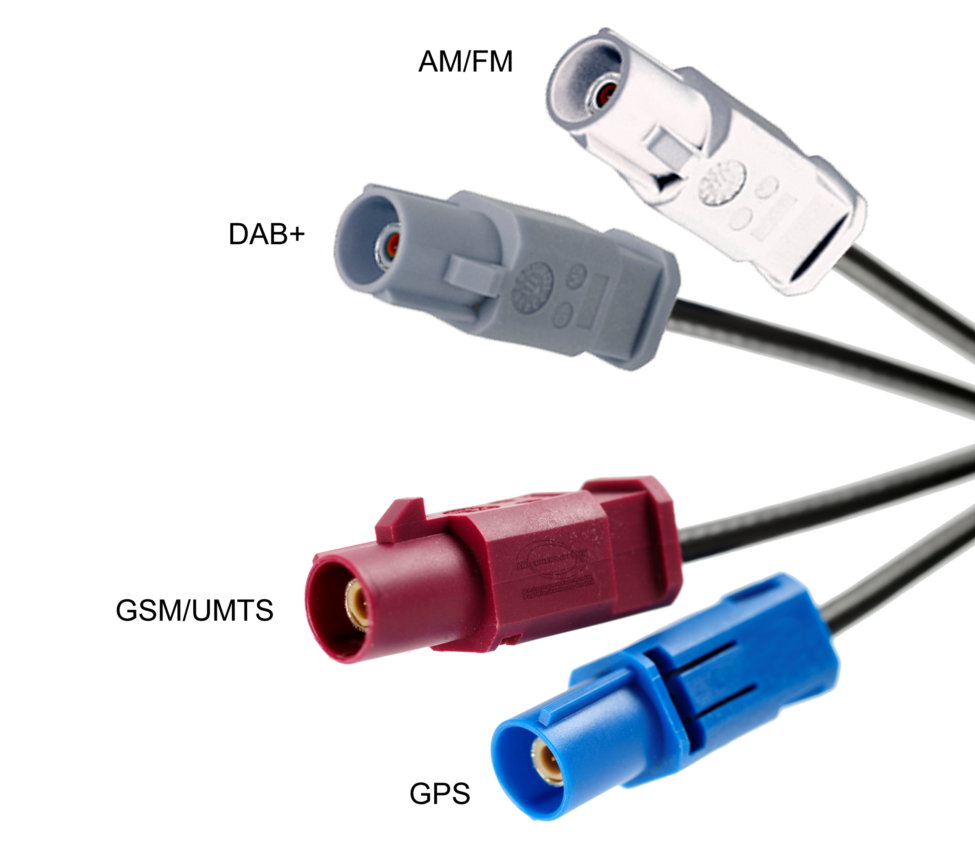

Pour ceux qui auraient un doute voici le code couleur de vos connecteurs Fakra que vous trouverez derrière vos RT3, RT4, RT5 pour les connexion DAB+, GMS, GPS et AM/FM.

Conencteurs Fakra PSA Peugeot Citroën C5 C6 C4 407 307 207


Référence de la dalle de l'écran (et non la référence PSA de l'écran entier) :
TX18D32VM2FAB

Bon courage pour la trouver, il s'agit de dalles industrielles.

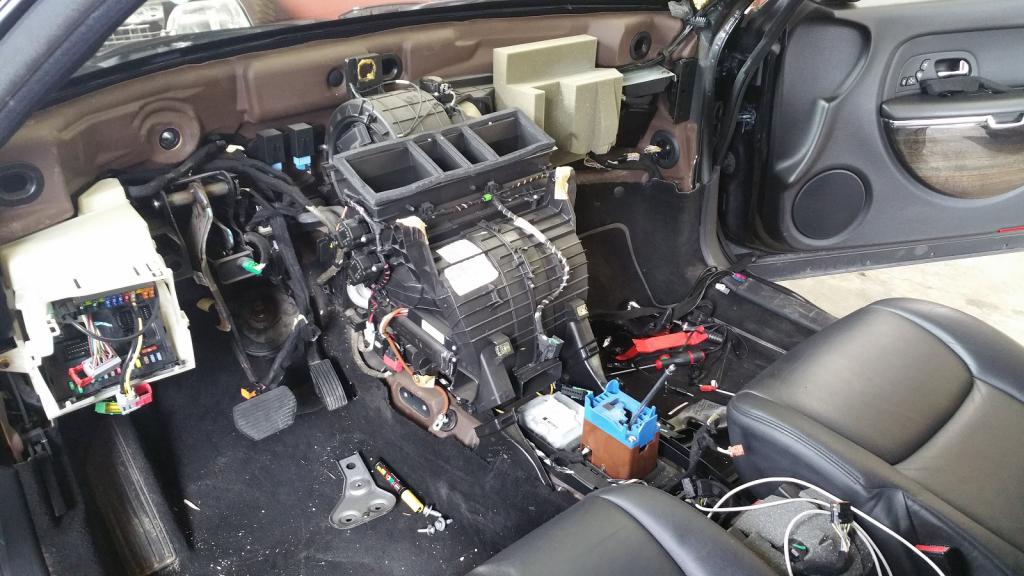

Petite image afin de cerner, un peu, le faisceau de tableau de bord.

Faisceau C6 tableau de bord


Pour essayer de mieux comprendre les feux de la C6 :

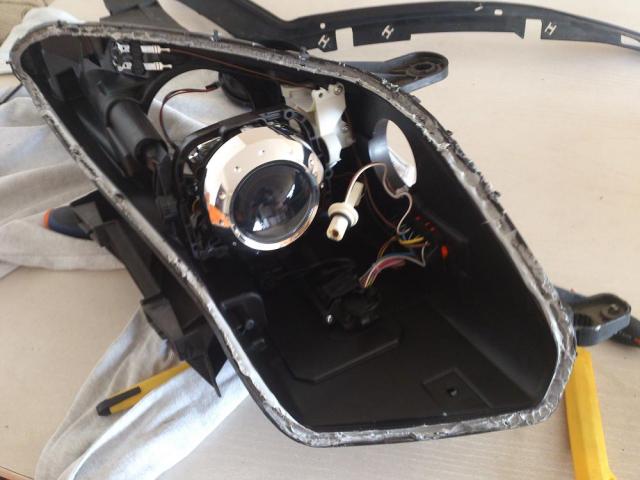

Intérieur d'un feu directionnel C6


[BlackFury]

Hydraulique :

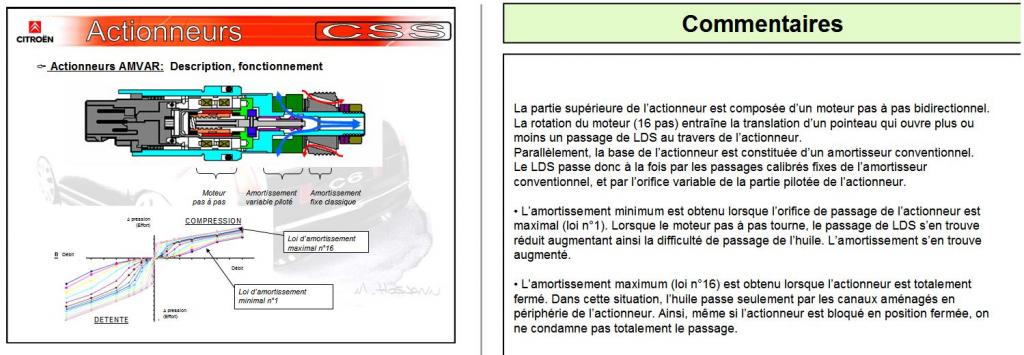

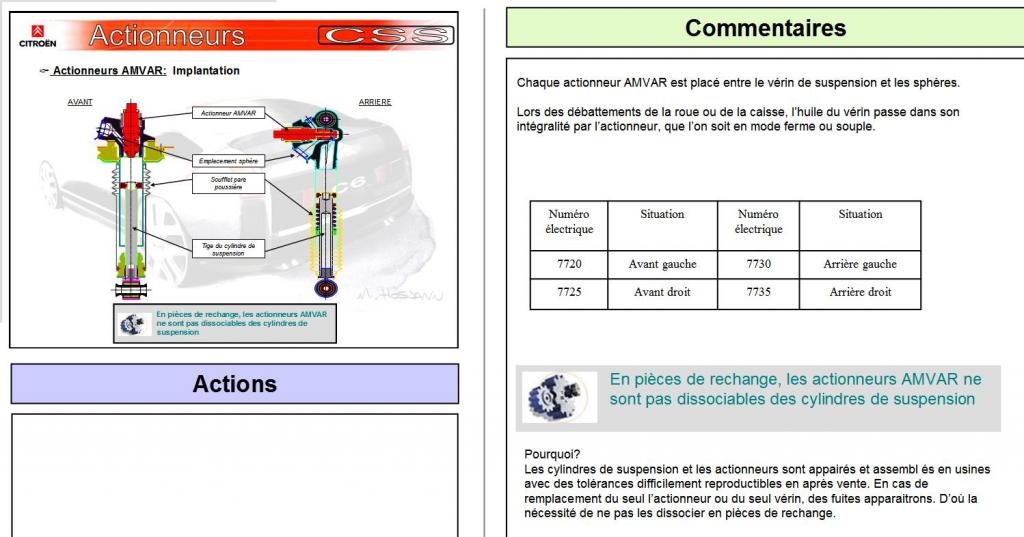

Système AMVAR Citroën C6

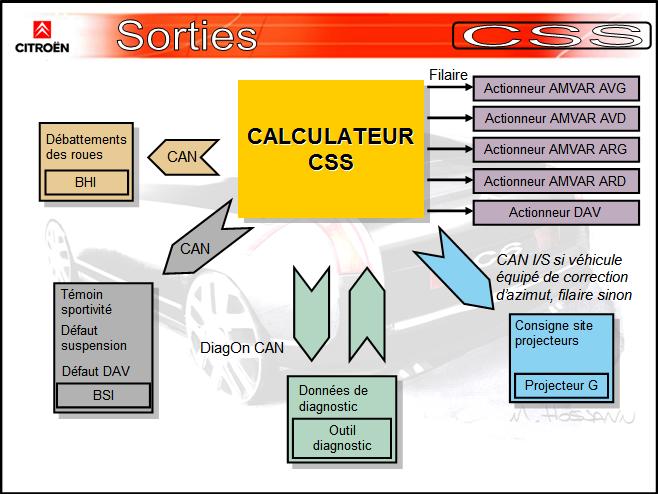

Système AMVAR Citroën C6


Système AMVAR Citroën C6

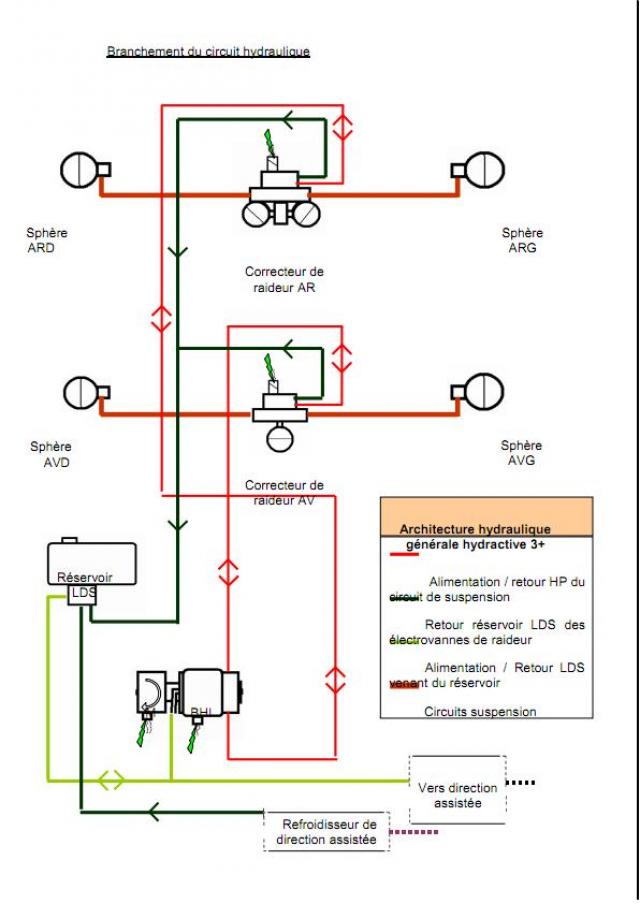

Branchement du circuit hydraulique Citroën C6


[Luciad51]

Changement des jeux de plaquettes et des disques sur la Citroën C6 mutuelles professionnelle :

C'est un travail plutôt bien fait je vois.

[BlackFury]

Changement des jeux de plaquettes et des disques sur la Citroën C6 mutuelles professionnelle :

C'est un travail plutôt bien fait je vois.

Tiens je pensais avoir validé ce message depuis longtemps, désolé !
Tous les premiers messages doivent être modérés, pas les suivants.

[BlackFury]

Je l'ai découvert il y a quelque temps en cherchant des vidéos de C6 et depuis je le suis un peu ... il s'agit de Garage, Bagnoles et Rock'n Roll. Et il commence son projet C6 !

[Lacroixfrank39]

Je l'ai découvert il y a quelque temps en cherchant des vidéos de C6 et depuis je le suis un peu paris car service ... il s'agit de Garage, Bagnoles et Rock'n Roll. Et il commence son projet C6 !

Pas mal du tout ! Je suis sur les fesses.

[BlackFury]

La suite de l'aventure !

[BlackFury]

Toujours sur la C6

[valentind69]

Je l'ai découvert il y a quelque temps en cherchant des vidéos de C6 et depuis je le suis un peu ... il s'agit de Garage, Bagnoles et Rock'n Roll. Et il commence son projet C6 !

Pas mal du tout cette vidéo. Cela prouve que cette bagnole est la meilleure.

[valentindu30]

Je l'ai découvert il y a quelque temps en cherchant des vidéos de C6 et depuis je le suis un peu Garde Meubles Bordeaux... il s'agit de Garage, Bagnoles et Rock'n Roll. Et il commence son projet C6 !

Ca c'est vraiment génial. Et le couple moteur développe une puissance correcte.
